Sonnensegel richtig vermessen, so wählen Sie di richtige Größe

Welche Größe ist ideal für die zur Verfügung stehende Fläche?
Eine Frage, die sich spontan stellt und viele Zweifel aufkommen lässt, die wir aber schnell ausräumen können.

Abstand zu den Befestigungspunkten, Segelneigung und -spannung.

Mit dem illustrierten Ratgeber von Maanta können Sie herausfinden, wie Sie richtig messen und die korrrekte Segelgröße für sich auswählen.

Wie groß muss mein Sonnensegel sein? Richtig vermessen und planen.

Die Zutaten, die wir für unsere Lieblingsrezepte verwenden beeinflussen das Resultat grundlegend. Dasselbe gilt auch für die Installation von Sonnensegeln: eine sorgfältige Planung ist ein absolutes Muss und garantiert ein elegantes, funktionelles und sicheres Endresultat!

Sonnensegel richtig befestigen: das Verankerungsmaterial
Ein grundlegendes Prinzip der Sonnensegel ist die Spannung. Gut gespannte Segel sind sicherer, halten dem Wind besser stand, weil sie durch die Böen „schneiden“ und lassen Regenwasser seitlich abfließen.

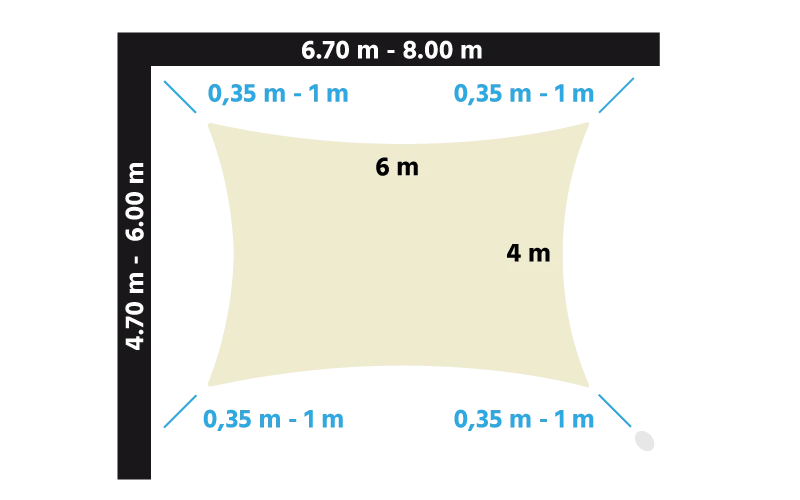

WICHTIG: Planen Sie mindestens 35cm Abstand zwischen jeder Segelecke und dem dazugehörigen Befestigungspunkt ein!

Das Sonnensegel muss also auf jeder Seite ca. 70cm (35cm + 35cm kleiner sein als der Abstand zwischen den Befestigungspunkten.

Hier einige Beispiele:

Gesamtfläche 5,2 x 4,8m = Maximale Segelgröße 4,5 x 4,1m
Ideale Wahl: Sonnensegel nach Maß oder Standardgröße 4x4m

Gesamtfläche 6,7 x 5,2m = Maximale Segelgröße 6,0 x 4,5m
Ideale Wahl: Sonnensegel nach Maß oder Standardgröße 6x4m

Gesamtfläche 3,9 x 8,7m = Maximale Segelgröße 3,2 x 8,0m
Ideale Wahl: Sonnensegel nach Maß oder Standardgröße 3x6m

Befestigungsarten

Um dem Sonnensegel eine optimale Spannung zu verleihen, empfehlen wir immer unsere Muscle x3 Systeme.

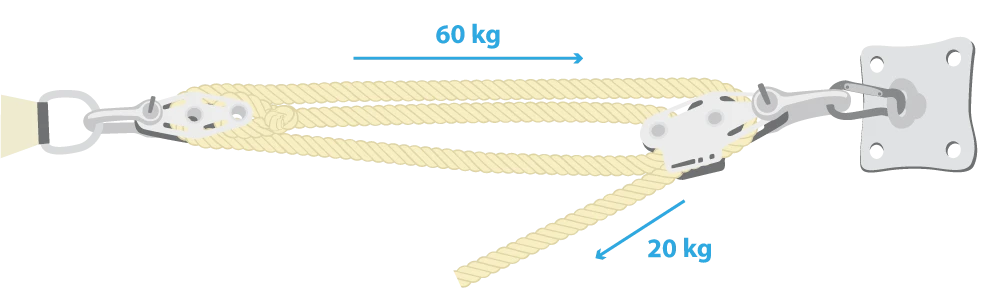

Dieses Produkt bietet uns drei Vorteile: Wir können den Abstand zwischen Segel und Befestigungspunkt variieren (zwischen 35 cm und 100 cm), das System verdreifacht die ausgeübte Kraft (15 kg auf das Segeltau ausgeübte Kraft werden zu 45 kg Spannung auf dem Segel) und einfache Freigabe.

Maanta empfiehlt sein Muscle x3-Kit für die professionelle Verankerung.

  • Das Muscle x3 System ist bei allen Maanta Masten bereits inklusive und als Wandkit mit Stahlplatte erhältlich!
  • Das Simple Wandbefestigungs-Kit mit Spanner, hat aber keinen Zugkraftverstärker und ist von 30 bis 40 Zentimeter einstellbar . Um größere Distanzen zu überbrücken, müssen Sie zusätzliche Karabiner hinzufügen.
  • Das Simple Wandbefestigungs-Kit mit Segeltau ist flexibel bei der Befestigungsdistanz, bietet aber keine Kraftvervielfachung oder Schnellauslösung.

Befestigung mit unseren Masten Alu-SimplE und Ulisse

Ideale Hilfsmittel zur Befestigung von Sonnensegeln sind unsere Masten für Sonnensegel.

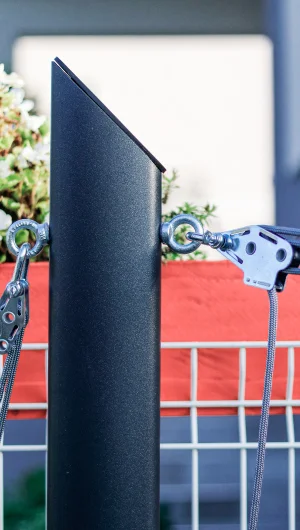

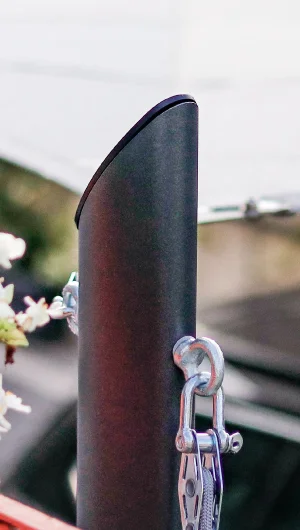

Unsere Masten sind höhenverstellbar: bei Alu-SimplE dank der beiden sich im Inneren befindlichen Laufschienen (hinten und vorne), oder 6 verschiedene Punkte bei Ulisse. Wir haben dadurch die Möglichkeit die Höhe und die Neigung der Segel über die ganze Höhe des Mastes einzustellen

  • Alu-SimplE besteht aus Aluminium. Dieses Material ist extrem steif: je weniger sich das Material biegt, desto gespannter bleibt das Segel und desto besser schneidet es durch Wind und Regen.
  • Ulisse ist äußerst robust und besteht aus verzinktem Stahl. Die 6 verschiedenen Befestigungspunkte ermöglichen eine höhenverstellbare Befestigung, auch von mehreren Segeln.

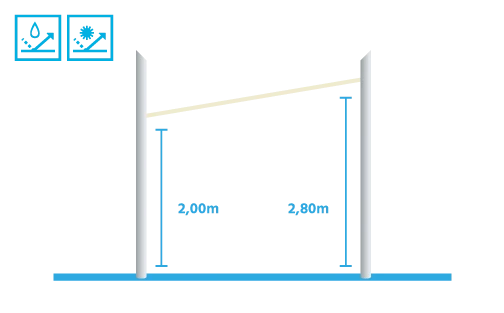

Ein ausreichender Höhenunterschied ist unerlässlich für jeden Aufbau, vor allem bei wasserdichten Sonnensegeln.

Nur dank einer ausreichenden Neigung kann das Regenwasser seitlich abfließen! Wir raten zu einer Neigung von mindestens 25%. Grundsätzlich gilt aber: je größer die Neigung, desto besser, ganz besonders bei Segeln über 20m².

Nur dank einer ausreichenden Neigung kann das Regenwasser seitlich abfließen! Wir raten zu einer Neigung von mindestens 25%.

Grundsätzlich gilt aber: je größer die Neigung, desto besser, ganz besonders bei Segeln über 20m².

Bei einem 4m Segel beträgt die Mindestneigung ca. 80cm!

Nicht korrekt dimensionierte Masten oder Pfähle können sich verbiegen oder brechen. Nicht ausreichende Neigungen und zu schlaffe Segelspannungen führen zu unliebsamen oder gar gefährlichen Situationen.

Wasserdichte Segel können bei starkem Regen in wenigen Minuten mehrere hundert Liter (= kg!) Wasser sammeln! Bestenfalls können sich in der Segelmitte hässliche Senken bilden, das Gewebe verformt sich und die Segel werden unbrauchbar, genauso wie die Masten.

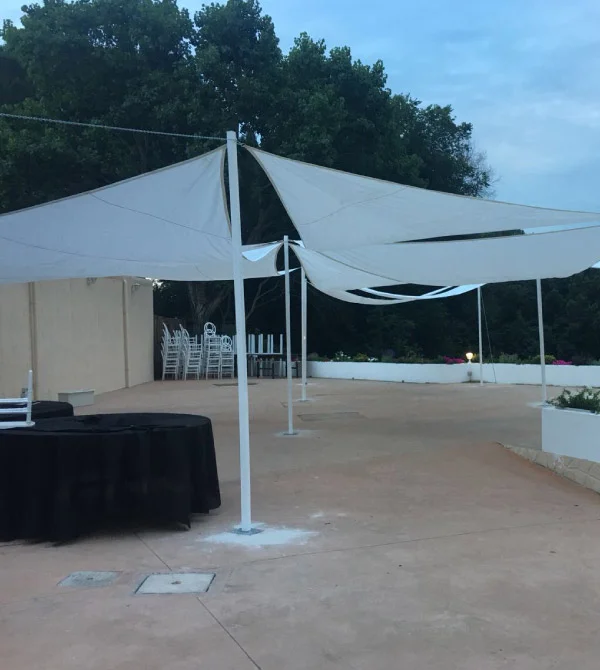

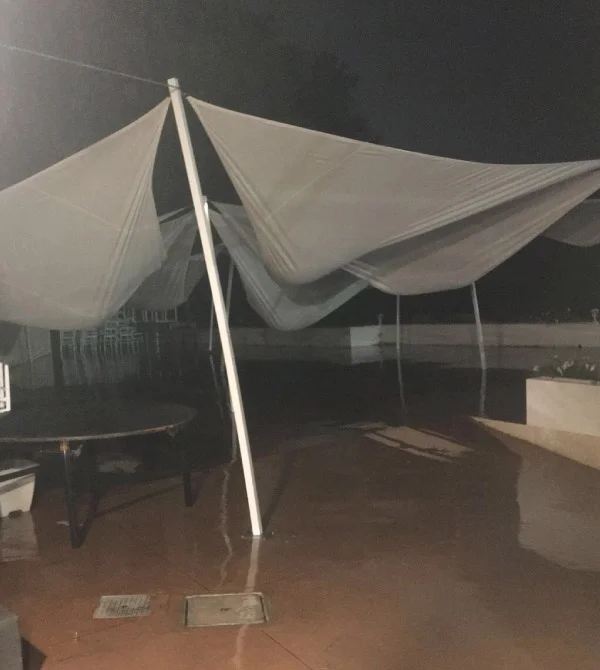

Diese Bilder zeigen den Aufbau eines unserer Kunden, der Anfangs zwar Segel von Maanta benutzte, aber zu schwache Masten (nicht von MaantA) vorgesehen hatte.


Das Ergebnis ist tragisch: nach dem ersten Regenschauer sammelte sich eine große Menge Wasser in der Mitte der Sonnensegel und die zu schwachen Masten verbogen sich.

Nach dieser schlechten Erfahrung hat sich der Kunde entschieden, die professionellen Masten Alu-SimplE zu verwenden, mit denen eine optimale, straffe Segelspannung und flexible Neigung möglich wird.

Ein ästhetisch und funktionell optimales Ergebnis!

Einberechnung der Länge der Befestigungsteile je nach Neigung der Masten

Die Länge Befestigungssysteme wird bei der 75° Version durch die Neigung des Mastes „absorbiert“. Bei der 90° Version oder der Ausführung mit Wandschellen muss diese Länge jedoch einberechnet werden.
Hier sehen wir ein Beispiel für die Befestigung eines 5m Segels:

  • Im ersten Fall sind die gewählten Masten ohne Neigung (90°).
    Das bedeutet, dass wir die 35cm für die Befestigungssysteme an beiden Seiten des Segels hinzufügen müssen.
    Aus diesem Grund befestigen wir den Mast in einem Abstand von 5,70m von der Wand entfernt.
  • Das zweite Beispiel zeigt hingegen einen 75° Mast und eine Wandbefestigung. Die 35 cm an der Mast-Seite werden durch die Neigung kompensiert. An der Wand-Seite müssen sie jedoch hinzuberechnet werden. Die Bodenplatte des Mastes muss 5,35m von der Wand entfernt befestigt werden.
  • Wenn wir also eine Fläche mit einem 4m Sonnensegel bedecken wollen, müssen wird die Länge der Spannungsvorrichtung bei der 75° Version nicht einberechnen.
  • Bei der 90° oder der Wandschellen-Version benötigt man aber verfügbare Fläche von mindestens 4,70m.

GRATIS PLANUNGSHILFE VON UNSEREN EXPERTEN

Möchten Sie Ihre Sonnensegelanlage professionell planen?

Teilen Sie uns Ihre Bedürfnisse mit (Größe der abzudeckenden Fläche, mögliche Befestigungspunkte, Stoffart).

Wir senden Ihnen ein kostenloses und unverbindliches Angebot/Projekt zu!

Fordern Sie hier unsere kostenlose Planungshilfe an!

Größe "unter Spannung" und Dehnungsfaktor der Stoffe

Wenn Sie sich für ein "Saill"- oder "Solaria"-Segel mit Standardgrößen entscheiden oder es "nach Maß" konfigurieren, werden Sie auf den Begriff "Größe unter Spannung" stoßen.

Was bedeutet dieser Ausdruck und was müssen Sie bei der Auswahl und beim Kauf beachten?

Maße "unter Spannung"
Alle Maße, die Sie auf unserer Website finden, beziehen sich auf die Größe der korrekt gespannten Segel:

  • Standard-Segelgrößen
  • die Maße der Segel, die im "Nach-Maß-Konfigurator" konfiguriert werden

Unsere Segelstoffe (wie alle technischen Stoffe) dehnen sich leicht, wenn sie gespannt werden. Diese Dehnung erfolgt in den ersten Wochen nach der Montage.
Die Anfangsgröße des Segels, das wir Ihnen zusenden, ist etwas kleiner als das endgültige Maß "unter Spannung".

„Ihr Sonnensegel erreicht seine endgültige Größe ca. 14-21 Tage nach der Montage."

Die Ausdehnung der Gewebe
Wie alle festen Materialien dehnen sich auch Sonnensegelstoffe bei Zugkräften aus.

Durch diese leichte "Elastizität" können die Stoffe Windböen, Hagel und Regen wirkungsvoll und unbeschadet entgegenwirken.
Die Fähigkeit, diese Kräfte aufzunehmen, verleiht unseren Segeln eine sehr hohe Langlebigkeit und Festigkeit.

Der Dehnungsfaktor variiert bei unseren beiden Stoffen:

  • Purishade® dehnt sich um 2% (ca. 10 cm auf 5 Meter)
  • Meshnet® dehnt sich um 5% (ca. 25 cm auf 5 Meter)

Maanta berechnet den Dehnungsfaktor bereits ein und kompensiert ihn. Sie müssen kein kleineres Segel wählen, um die Dehnung auszugleichen.

Nehmen wir als Beispiel ein Solaria Wasserdicht Segel aus Purishade-Gewebe mit der "Größe unter Spannung 5 x 5m":
Das neue und nie montierte 5 x 5 m-Segel misst zunächst 490 x 490 cm.
In wenigen Tagen dehnt sich der Stoff um ca. 10cm (also ca. 2% der Ausgangslänge) und erreicht das endgültige "Maß unter Spannung" von 500x500cm.

Ich habe mein Sonnensegel gerade erhalten. Wie kontrolliere ich, ob die Maße stimmen?
Alle "Maße unter Spannung" beziehen sich auf das Maß, das das Segel ca. 14-21 Tage nach der Installation erreicht.

Wenn Sie die Maße des neuen, "nicht montierten" Segels nehmen und es auf dem Boden ausbreiten, werden Sie feststellen, dass es etwas kleiner ist als die endgültigen Maße sind, die auf dem Produktblatt oder in den Details der maßgefertigten Segel angegeben sind.

Purishade®-Stoffsegel sind anfänglich ca. 2% kleiner, atmungsaktive Meshnet-Segel sind 5 % kleiner.

Wenn Sie das Segel montieren und spannen, werden Sie feststellen, dass die Größe des Segels aufgrund der Dehnung des Stoffes zunimmt. Die endgültigen Maße werden nach ca. 2-3 Wochen erreicht.

Muss ich den Dehnungsfaktor kompensieren, indem ich ein kleineres Segel wähle?
Auf keinen Fall. Wenn Sie ein Segel mit einer Größe von 500 x 500 cm benötigen, müssen Sie ein 5 x 5 m großes Segel wählen.
Wenn Sie ein rechteckiges "Segel nach Maß" mit den Maßen 370 cm x 480 cm wünschen, können Sie diese Maße in unserem Konfigurator eingeben.
In beiden Fällen senden wir Ihnen ein Segel mit den Maßen "unter Spannung", die genau Ihren Vorstellungen entsprechen.
